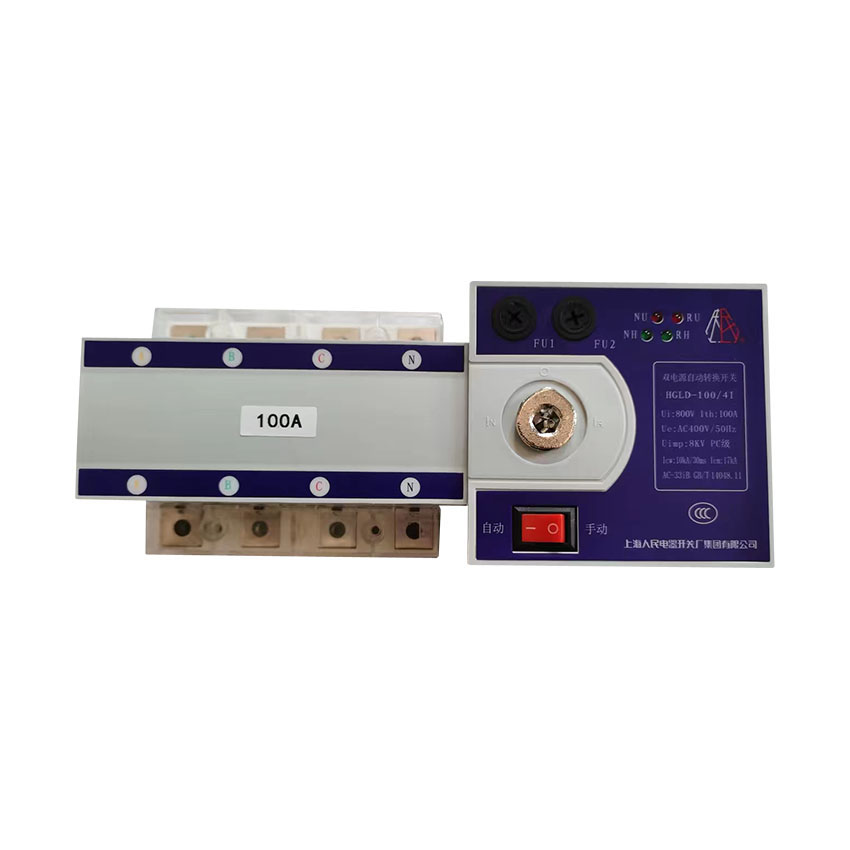

一，HGLD雙電源自動切換開關介紹

HGLD系列雙電源自動轉換開關（ATSE）是集開關與邏輯控制與一體、真正實現機電一體化的新型自動轉換開關，它適用于額定絕緣電壓至1000V、額定電壓400V/50Hz、約發熱電流至3200A的工地企業配電設備中；用作供電系統的常用電源與備用電源之間互為轉換和安全隔離等；廣泛用于醫院、商城、銀行、高層建筑、煤礦、電信、鐵礦、高速公路、機場、工業流水線及軍用設備等不允許電源斷電的重要場所。開關由信號采集、邏輯運算、和輸出控制電機逆順轉換，由電機轉動齒輪箱減速后帶動彈簧儲能、瞬時釋放帶動操作機構，從而快速地接通與分?jǐn)?，通過明顯可見狀態實現安全隔離。開關可實現全自動、強制“0”、遠程控制、緊急手動等操作；并具有缺相檢測保護、電氣機械互鎖、帶有發電機（油機）、寬延時轉換（僅限智能型）等功能。開關造型優美，新穎簡潔，體積小、功能全，是同類產品的選擇。

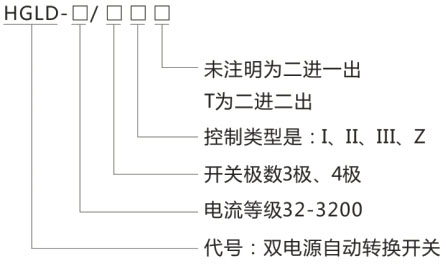

二，HGLD型號及含義

常規型號HGLD-160/4,HGLD-250/4,HGLD-400/4,HGLD-630/4

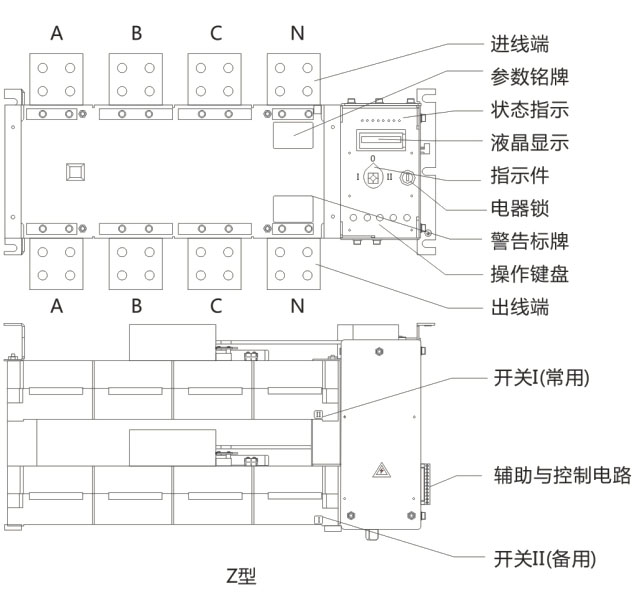

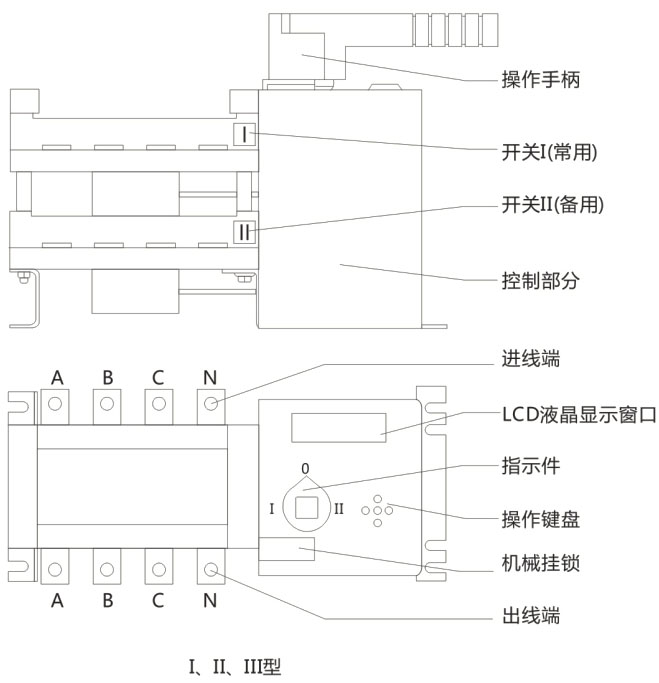

三，HGLD開關結構說明

1、電氣鑰匙鎖：控制開關內部控制線路電源，電氣鎖開啟時，開關才能實現全自動、強置“0”、遠控操作；電氣鎖閉合時，開關只可手動操作。
2、操作手柄：使用操作手柄手動操作時，必須先關閉電氣鎖（Z型將控制器置手動模式）。
3、指示件：指示開關的三種狀態（I、0、II）位置，“I”表示開關I接通，“II”表示開關II接通，“0”表示開關I、開關II都斷開。
4、機械掛鎖：檢修專用掛鎖機構，檢修時將開關打到“0”擋，再拉起掛鎖機構并上掛鎖，可防止任何的意外（拉起掛鎖則切斷開關內部控制電源，開關無法自動，同時可防止手柄套上，Z型沒有機械掛鎖）。
5、狀態指示：指示常備電源NA、NB、NC、RA、RB、RC當其中一相故障時顯示消失N合、R合分別為常用或備用合閘時顯示。
6、液晶顯示：液晶顯示時一款全中文12232點陣顯示屏，可顯示轉換延時、自動、手動及動態刷新數據和設定菜單等。
7、操作鍵盤：可手動、自動、雙方、參數預置修改等。
注：以上5~7項只有Z項（智能型800A~1600A）才有。

四，HGLD開關使用說明

1、非專業人士，請勿安裝；非本公司許可，請勿拆開，以免損壞。
2、使用安裝前，請仔細認真閱讀本說明書，以免使用不當。
3、開關內部控制電源額定電壓為220V，取自常用電源C1.N1（Z型為A1.N1）與備用電源C2.N2(Z型為A2.N2)，在85%~110%的額定控制電壓范圍內，開關方可正常工作。
4、開關進線端電源應有過壓保護，以免電壓過高而順壞內部線路板或控制電機。
5、開關出線端應有短路保護，以免短路時電流太大而燒壞開關本體。
6、使用安裝時，請將電器鑰匙鎖關閉，并將開關打到“0”擋。
7、開關接線時，請測量與區分電源進線的A.B.C.N，并接到開關的相應極上。
8、通電使用前，請?jiān)俅螠y(cè)量C.N（Z型為A.N）電壓是否在85%~110%的額定控制電壓范圍內，然后開啟電氣鑰匙鎖，正式投入工作。
9、開關正常投入后，請取下電氣鑰匙與操作手柄單獨保管，以防意外。

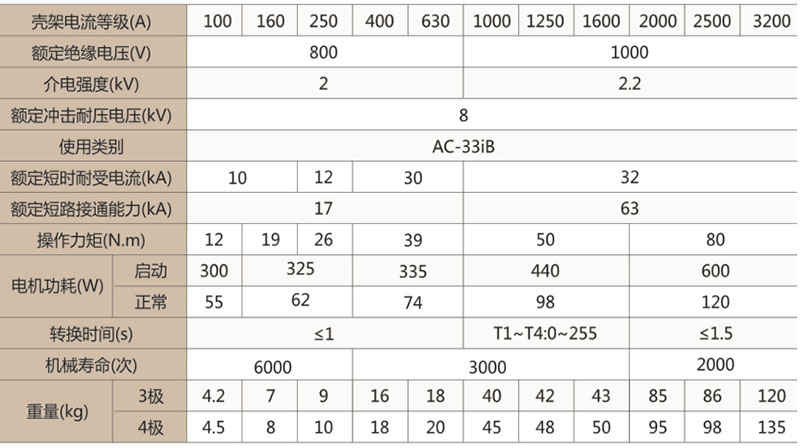

五，主要技術參數

六，開關主要功能

1.I型：全自動
2.II型：全自動、強制“0”、遠程控制、帶發電機
3.III型：缺相檢測保護、全自動、強制“0”、遠程控制、帶發電機
4.全自動：既自投自復，當常用電源斷電（或斷相）時，開關自動轉換至備用電源；而當常用電源恢復正常后，開關自動返回轉換至常用電源。
5.強制“0”：緊急情況或設備檢修時，啟動強置“0”自鎖按鈕，開關自動轉換至“0”擋切換雙路電源。
6.遠程控制（遠控）：即遠距離操作控制，啟動“I”擋按鈕，則常用電源投入工作；啟動“II”擋按鈕，則備用電源投入工作。
7.帶發電機（油機）：當市電電源斷電（或斷相）時，則發出油機啟動的信號使油機自動啟動，等發電正常后，開關便自動轉換至發電電源而當市電電源恢復正常后，開關又自動返回轉換至市電電源，同時發出油機關閉的信號，使油機自動關閉。
8.缺相檢測保護：檢測與保護常（備）用電源任意相的斷電。
9.延時轉換：本控制系統采用寬延時功能，以適應不同場合的需求。
○T1延時：常用誤工作延遲時間，可調范圍：0-255s。
○T2延時：當常用電源被監測到偏差（欠壓或失壓時）則自動將負載從常用電源轉換至備用電源的預定延時，可調范圍：0-255s。
○T3延時：備用誤動作延遲時間，可調范圍：0-255s。
○T4延時:如果常用電源恢復正常時，則自動將負載返回至常用電源的預定延時，可調范圍0-255s。
10.自投自復功能：當常用電源被監測到偏差時則自動將負載從常用電源轉換至備用電源，如果常用電源恢復正常時，則自動將負載返回常用電源。
11.自投不復功能：當常用電源被監測到偏差時則自動將負載從常用電源轉換至備用電源，如果常用電源恢復正常時，負載將不能自動返回常用電源，只有備用電源出現偏差后方能返回常用電源。
12.消防功能：雙電源無論工作何種狀態，只要有DC24V消防電源輸入，雙電源將強制轉至雙分位置，切斷負載供電，而且LCD液晶屏幕上顯示“消防復位狀態”字樣，同時發出蜂鳴報警。
13.具有常用故障蜂鳴報警輸出，也可以從控制器菜單中關閉。
注：以上9~13項只有Z項（智能型800A~1600A）才有。

七，開關接線方法和應用

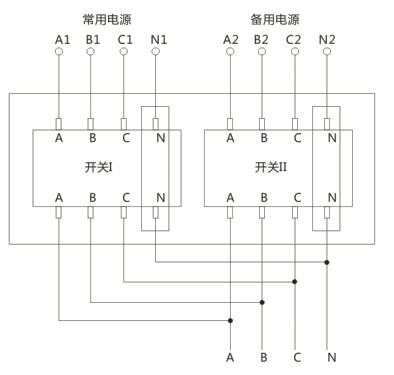

1、主電路接線

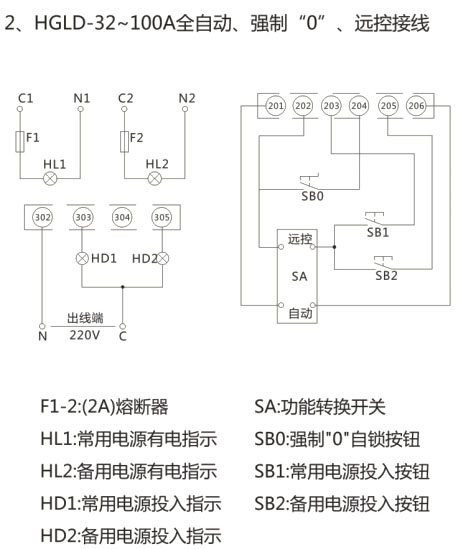

1). 100以下僅提供I、II型開關；
2). HD1-2、HL1-2指示燈可根據需要選接；
3). 開關內部已接入常用電源的C1.N1與備用電源C2.N2；
4). I型（既全自動）開關的內部已將201與206短接，故沒有201-206端子；
5). II型開關的201-206端子可根據需要選擇相應功能接線。

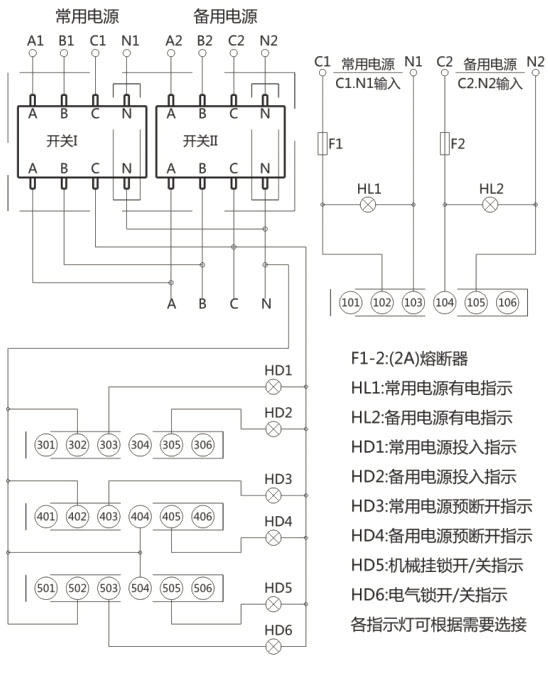

3、HGLD-160~630A I型全自動接線

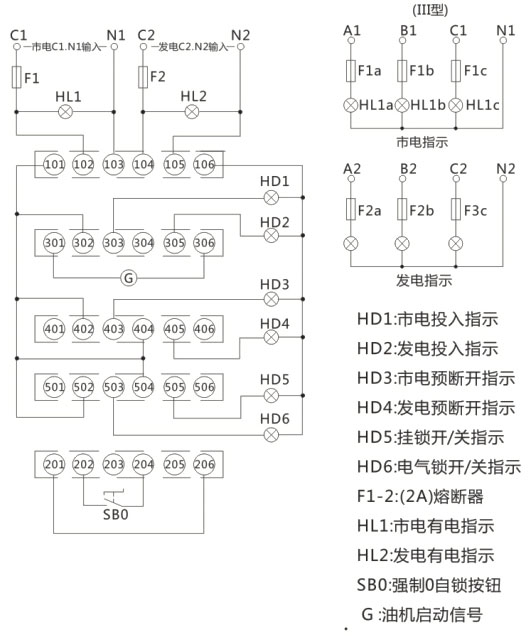

4、HGLD-160~630A II、III型、2000~3200A II、III型全自動、強制“0”、遠控、發電接線

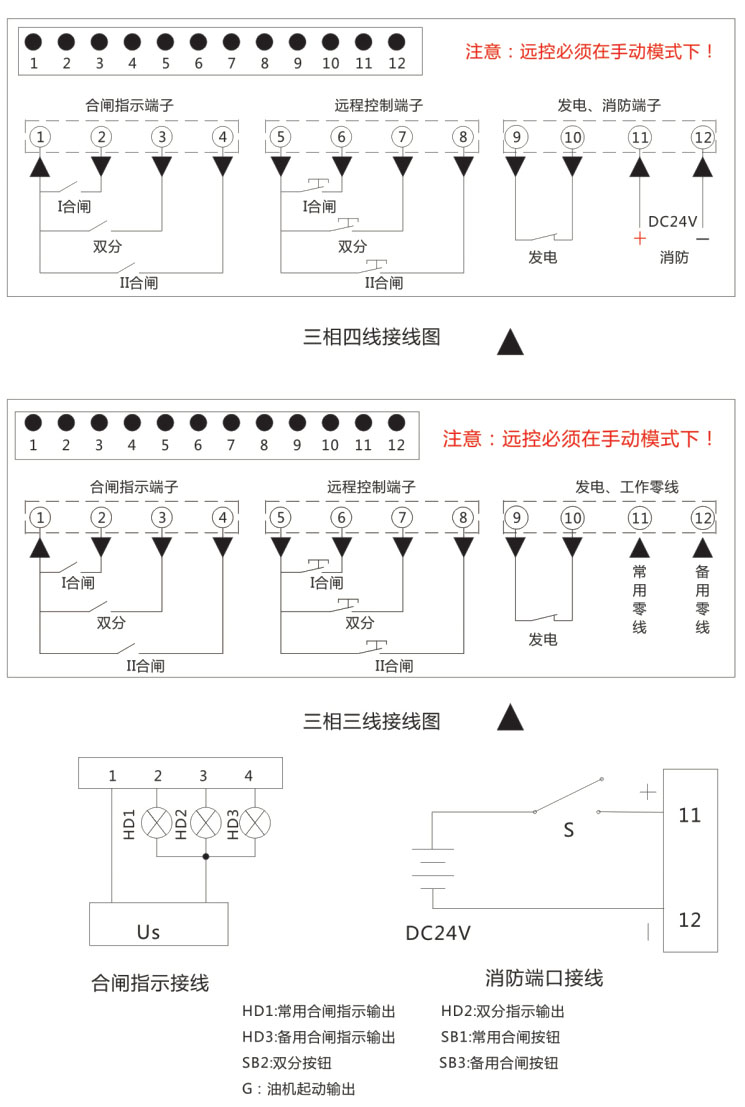

5、HGLD-800~1600A（Z型）接線

1）.遠程控制接線時，選用按鈕開關嚴禁帶自鎖（因?yàn)镃PU內檢測閉合信號后，停留斷開檢測，若不松開按鍵，雙電源不執行任何操作），而且必須將控制器設為手動模式。
2）合閘指示接線中“Us”為指示燈電源，DC-AC均由用戶自訂，出廠時僅提供無源觸頭，用戶不需要雙分指示時可以從雙電源負載側取源（開關雙分時負載無電壓）。
3）.發電觸頭容量為：AC120V/1A、DC24V/1A。
4）.消防24V啟動后，若控制模式為“自動”將自動設為“手動”。

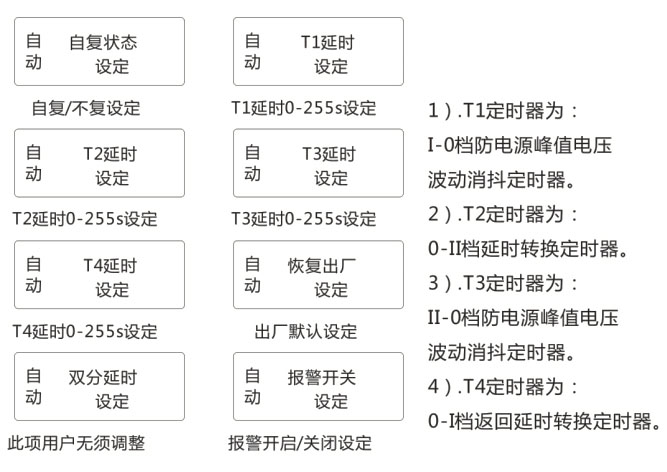

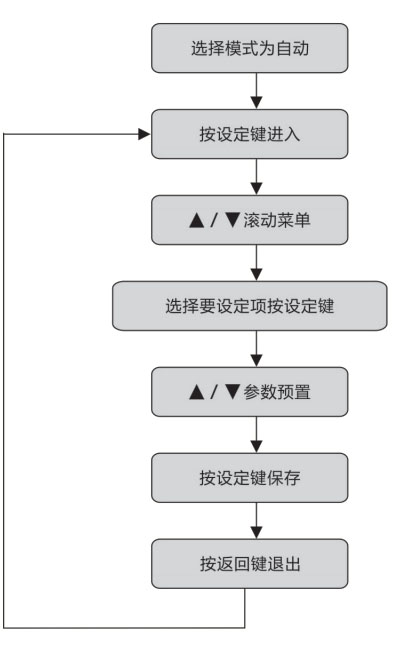

6、HGLD-800~1600A(Z型)參數設定流程

7、HGLD-800~1600A(Z型）菜單參數解釋

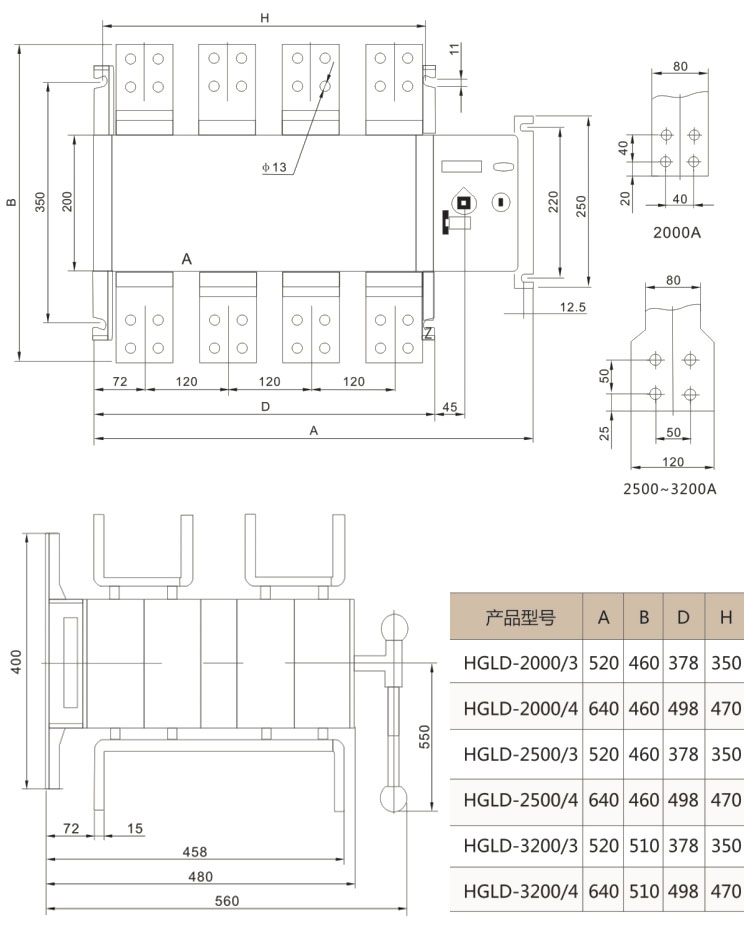

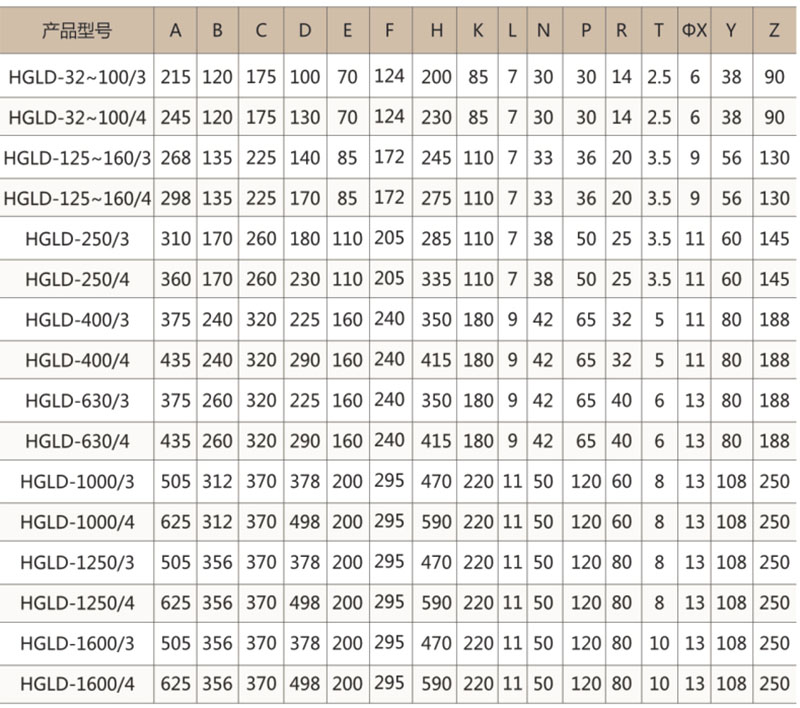

八，開關外型及安裝尺寸

九，開關調試說明

1、使用操作手柄，反復操作開關三次，開關應操作靈活。
2、全自動調試：按接線圖接好相應的線，確認無誤后再開啟電氣鎖，然后接通雙路電源，開關應轉到“I”擋；再斷開常用電源，開關應轉到“II”擋；然后再接通常用電源，開關應返回轉到“I”擋。
3、遠程控制調試：?jiǎn)?dòng)“I”擋按鈕，開關應轉到“I”擋；啟動“II”擋按鈕，開關應轉到“II”擋。
4、檢查信號指示燈：常/備用電源通/斷電時，開關“I/I”通/斷時，電氣/掛鎖開關/關時，各信號指示燈應作相應的指示。
5、調試完后，請先關閉電源，再用手柄將開關轉到“0”擋。

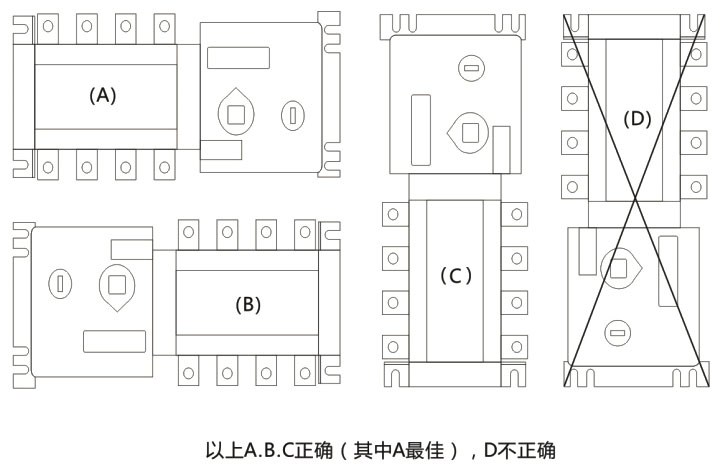

十，開關正確安裝方法

關鍵詞：上海人民電器開關廠,HGLD-160/4,HGLD-250/4,HGLD-400/4,HGLD-630/4,
HGLD雙電源自動切換開關

十一，訂貨須知

訂貨時請注明：開關控制類型、開關極數、開關電流等級及訂貨數量，如雙電源自動轉換開關250A，4極.I型為：HGLD-250/4I。
