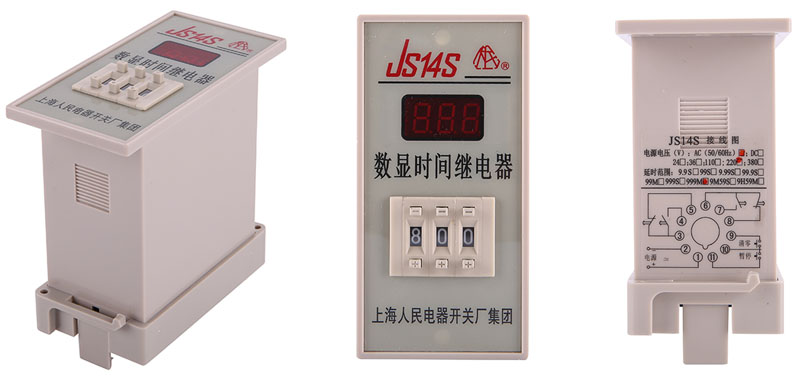

一，JS14S時間繼電器介紹

JS14S系列數顯式時間繼電器(以下簡稱繼電器),適應于交流50/60Hz,額定控制電源電壓380V以下或直流24V的控制電路中作時間控制元件,按預置的時間接通或分斷電路.

產品符合JB/T10047、GB14048.5、IEC60947-5-1標準的要求。

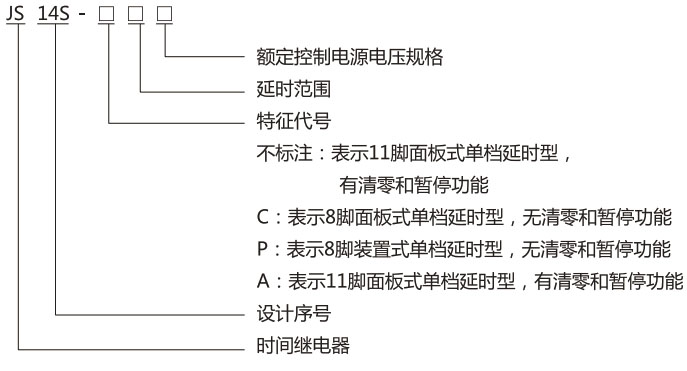

二，JS14S型號及含義

關鍵詞：上海人民電器開關廠,JS14S,JS14S時間繼電器

三，JS14S主要參數及技術性能

● 產品型號:JS14S、JS14S-P(JS14PS)、JS14S-C(JS14C)、JS14SA(DH145);
● 電源電壓:AC:36V、48V、110V、220V、380V、50/60Hz;DC24V
● 電源電壓范圍:電源電壓的85%~110%
● 工作方式: 通電延時
● 觸點數量: 延時2轉換
● 觸點容量: 220VAC 3A電阻負載
● 延時精度: ≤1%
● 復位時間: 不大于100ms
● 電氣壽命: 1X10
● 機械壽命: 1X10
● 輔助電路使用類別: AC-15、DC-13
● 功耗: ≤3VA
● 安裝方式: 面板式

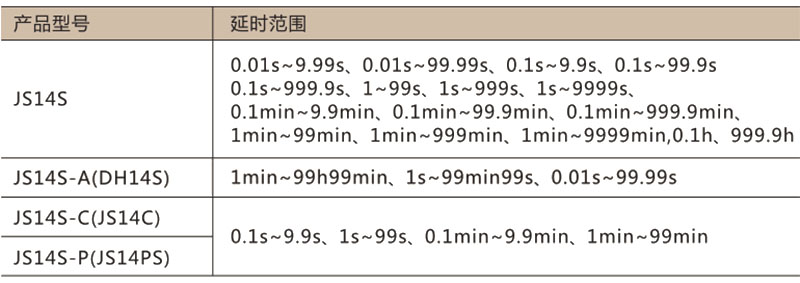

● 延時范圍

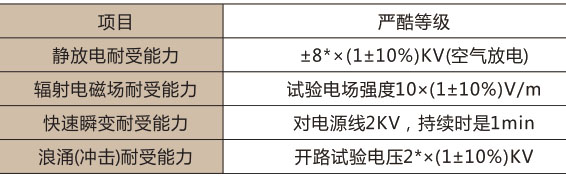

● 抗干擾耐受能力

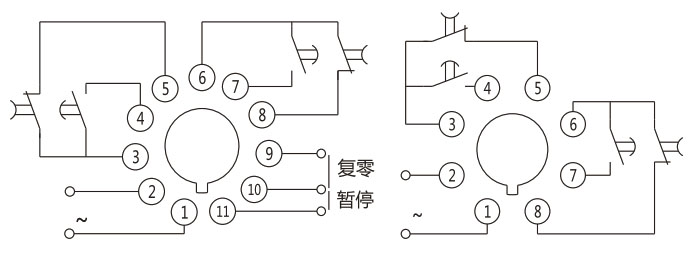

四，JS14S接線圖

注意：復零和暫停端子切勿從外輸入電壓

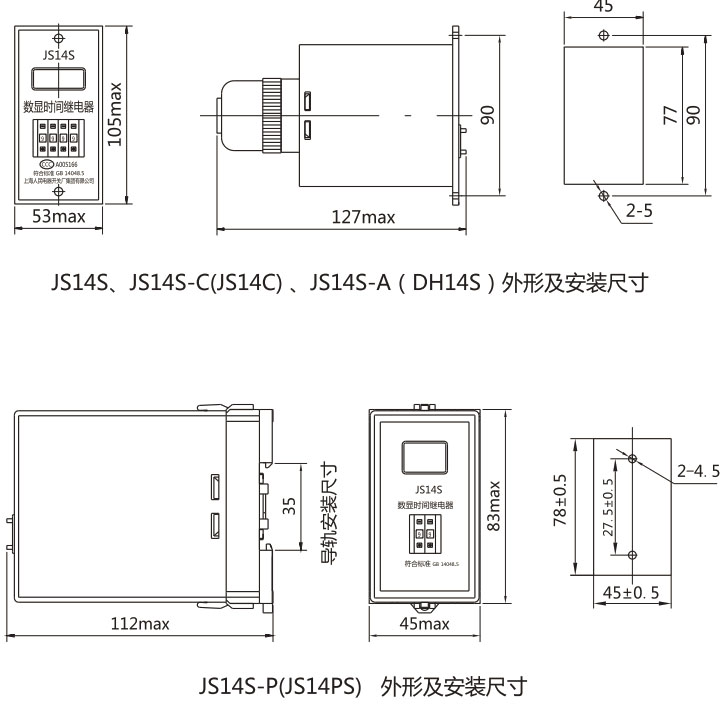

五，外形及安裝尺寸

六，面板說明

七，正常工作條件和安裝條件

● 周圍空氣溫度:上限值不超過+40℃，下限值不超過-5℃,24小時的平均值不超過+35℃。
● 海拔高度不超過2000m。
● 大氣條件:高曙度為+4℃時,空氣相對顯度不超過50%,在較低的溫度下可允許有較高的相對濕度,對由于溫度變化偶爾產生的凝露應采取特殊的措施。
● 污染指數為3。
● 安裝類別為Ⅱ。
● 請不要將繼電器安裝在以下環境中：
強烈的振動以及沖擊的地方；
強烈的堿性或是酸性的場所；
太陽直射的地方；
有強烈的磁性和高壓干擾的地方。

八，訂貨須知

用戶在訂貨時應注明繼電器型號、規格、額定電壓和數量。

例:JS14S 999S AC220V 數量100臺。
