一，適用范圍

HR6系列熔斷器式隔離開關（以下簡稱開關），是我公司參照德國AEG公司產品而設計的，適用于交流50Hz、額定電壓400V、約定發熱電流至1000A的具有高短路電流的配電電路和電動機電路中，用作手動不頻繁操作的電源開關、隔離開關和應急開關，并作為電路短路保護之用，但一般不作為直接開閉單臺電動機之用。

開關結構簡單、操作方便，符合GB/T14048.3、IEC60947-3標準，是同類產品的選擇。

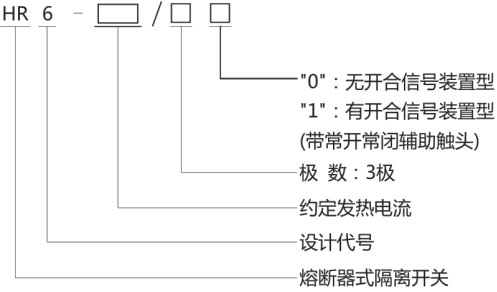

二，型號含義

常規型號有：HR6-160/31,HR6-250/31,HR6-400/31,HR6-630/31

三，主要參數

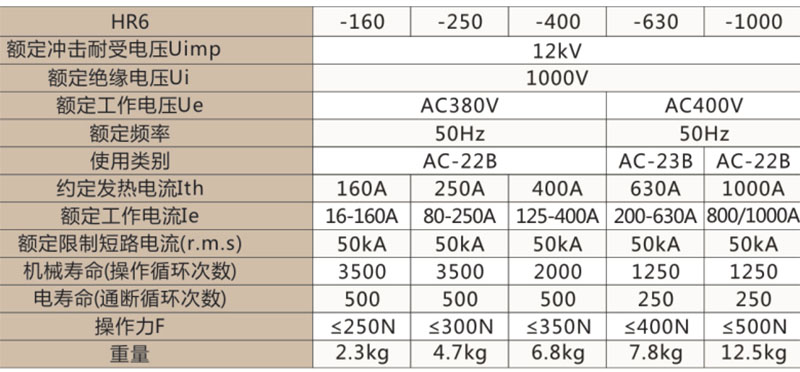

● HR6開關主要技術參數

● 輔助觸頭（輔助開關）的主要參數
額定工作電壓：AC380V 觸頭類型：一常開一常閉
額定發熱電流：5A 符合標準：GB/T14048.5
使用類別：AC-15

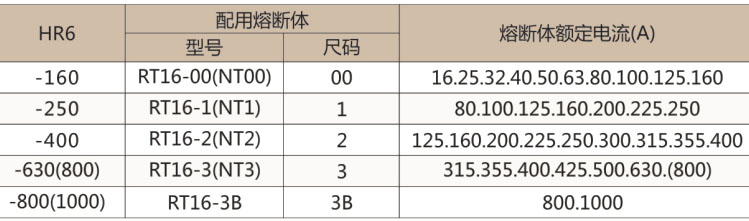

● 開關與熔斷體的配用關系

注：1）、當開關用于電動機電路時，允許熔斷體的額定電流大于開關的額定動作電流。
2）、表中RT36-3B(NT3B)熔體，必須配我公司專用熔體，否則將無法使用或影響產品性 能。

四，結構特征

● 開關主要由底座、上蓋、滅弧室等部分組成，三對夾型觸頭直接裝在底座上，熔斷體裝在上蓋中直接作為動觸頭刀片用，上海可沿支持件呈扇形旋轉打開，使熔斷體從插座中完全拔出，并具有較大的隔離距離，上蓋亦可方便地從底座上撤出，便于開關的安裝與安全拆換熔斷體。
● 開關中底座、上蓋、滅弧室等均由耐弧塑料壓制而成，為全塑型結構，具有良好的機械強度、阻燃性能與介電性能，且結構簡單、拆裝方便、安全可靠。滅弧室中裝有多片金屬滅弧柵，加強了開關的滅弧能力，消除了飛弧的危害，提高了觸頭的使用壽命。
● 開關中底座上具有兩組安裝孔，可滿足各種開關柜及開關柜面板上安裝的要求，開關的兩側可裝輔助觸頭，發出開關分合狀態的指示信號。

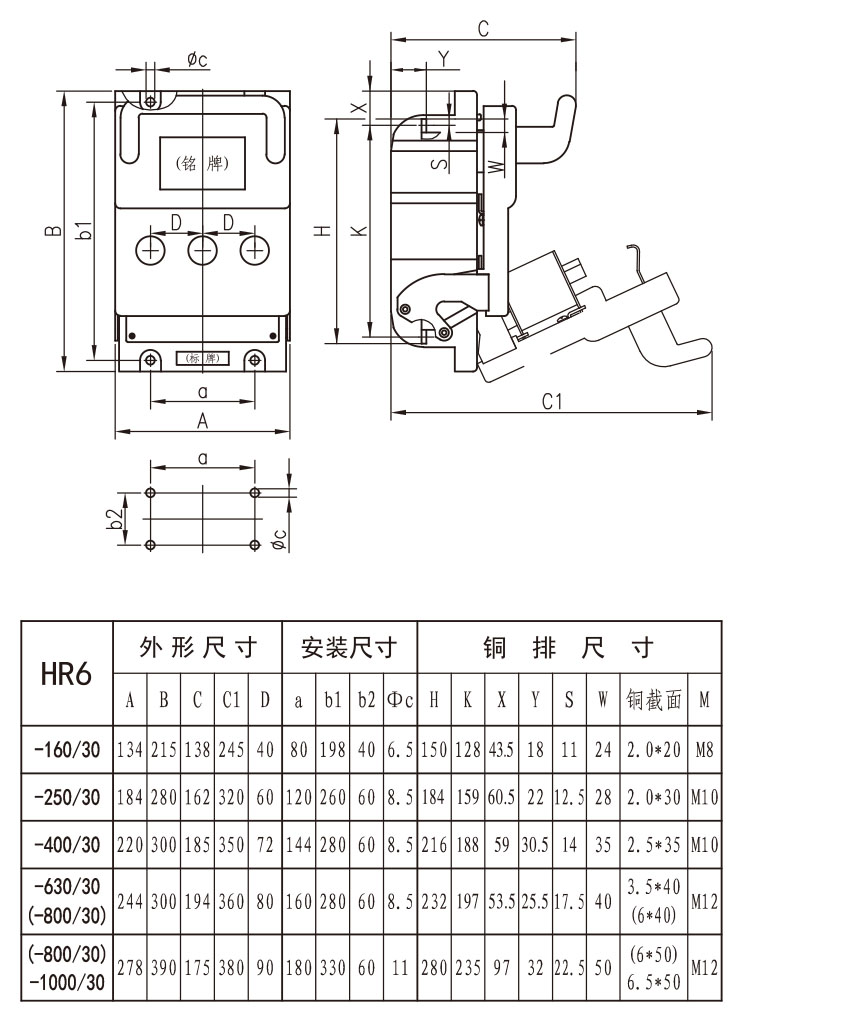

五，外形安裝尺寸
